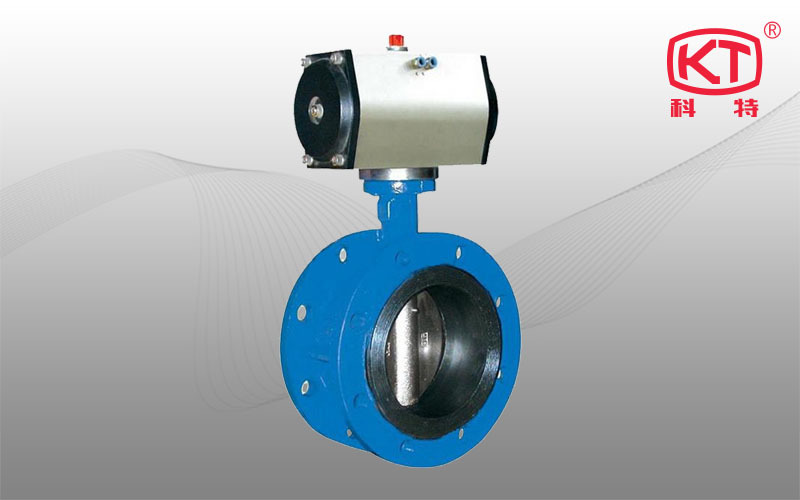

氣動法蘭蝶閥

蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種閥門。本公司生產的氣動及電動蝶閥可以很好的實現管道閥門的智能化控制，用于開啟、關閉或調節控制，廣泛適用于食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:

申請樣本

產品描述

【產品標準】

設計標準：GB/T 12238

法蘭連接尺寸：GB/T 9113

結構長度：GB/T 12221

壓力試驗：GB/T 13927

【氣動及電動執行器說明】

本公司生產的氣動蝶閥采用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器，大尺寸缸體，結構合理，輸出扭矩大，有雙作用式和單作用式。具體參數可以參考執行器系列。

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：手操機構（實現氣動和手動切換功能）。

本公司生產的電動蝶閥根據客戶的要求，可以選擇精小型、LQ型、QT型、802型及配有蝸輪減速箱的DZW型。其中802型及配有蝸輪減速箱的DZW型適用于大口徑蝶閥，功率高，輸出扭矩大，運行穩定。本公司生產的蝶閥也可以完美兼容國外品牌的電動執行器。具體參數可以參考執行器系列。

根據不同控制和要求可選用不同配置的附加功能：

控制形式選用：開關型、調節型、整體開關型、智能調節型

適用環境選用：普通型、浸水型、防爆型、隔爆煤安型

電壓選用：AC220V、AC380V、DC24V；特殊電壓AC24V、AC110V、AC440V、AC660V

【主要技術參數】

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	氣密封試驗	0.6	0.6	0.6	0.6
適用溫度	-23℃～200℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	氣傳動、電傳動

【材料選用和適用溫度】

材質

適用溫度

介質類型及適用溫度

海水

鹽類

強堿

弱堿

強酸

弱酸

天然氣

醇類

空氣

蒸汽

油類

食品

突出特點

閥座

丁腈橡膠（NBR）X5

-23～93℃

耐油

乙丙橡膠（EPDM）X3

-46～135℃

耐老化

耐熱乙丙橡膠X6

-46～150℃

耐熱、耐老化

天然橡膠（CR）X1

-20～85℃

高彈化

氯丁橡膠（CR）

-29～99℃

耐磨、耐老化

硅橡膠（Si）

-55～180℃

耐高溫

氟橡膠（FPM/VITON）X7

-23～200℃

耐腐蝕、耐高溫

聚四氟乙烯（PTFE）F4

-20～180℃

耐所有化學介質腐蝕

蝶板

尼龍板

-30～80℃

抗導電

球鐵電鍍

-30～350℃

耐熱

碳鋼聚酰胺覆層（PA）

-30～100℃

耐腐蝕、耐堿性能佳

碳鋼氯化聚醚覆層（PCR）

-30～140℃

耐腐蝕、耐堿性能佳

聚四氟乙烯（PTFE）

-20～180℃

耐所有化學介質腐蝕

氟塑碳鋼覆層（PFA）

-20～180℃

耐腐蝕、耐高溫

不銹鋼

-252～316℃

耐腐蝕、耐高溫

鋁青銅

-212～232℃

耐熱、耐一般腐蝕

鈦金屬

-196～550℃

耐腐蝕、耐高溫

雙相不銹鋼鋼

-196～600℃

耐腐蝕、耐高溫

HALAR

-30～1700℃

耐高腐蝕

閥體

灰鑄鐵HT200

-15～250℃

耐變形

球鐵QT450

-30～350℃

耐腐蝕、耐變形

鑄鋼WCB

-29～425℃

耐壓好

鍛鋼A105

-29～450℃

密度高、耐高壓

高溫鋼WCB/WCQ

-29～540℃

耐高溫、耐高壓

耐腐高溫鋼C5/C12

-29～570℃

耐高溫、耐腐蝕

低溫鋼

-196～345℃

耐低溫

注：A-非常適用；B-適用；C-有限適用；D-不適用，整體閥門各部件耐溫以耐溫低的為最高使用溫度。

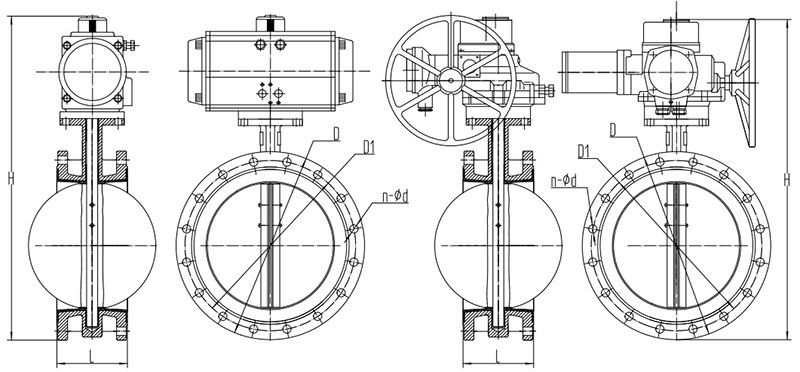

【外型尺寸】

氣動及電動中線法蘭蝶閥

公稱通徑		結構長度（標準值）	外形尺寸（參考值）		連接尺寸（標準值）
公稱通徑		結構長度（標準值）	氣動	電動	0.6MPa			1.0MPa			1.6MPa			2.5MPa
毫米	英寸	L	H	H	D	D1	n-d	D	D1	n-d	D	D1	n-d	D	D1	n-d
50	2	108	338	443	140	110	4-14	165	125	4-18	165	125	4-18	165	125	4-18
65	2-1/2	112	358	463	160	130	4-14	185	145	4-18	185	145	4-18	185	145	8-18
80	3	114	413	483	190	150	4-18	200	160	8-18	200	160	8-18	200	160	8-18
100	4	127	428	498	210	170	4-18	220	180	8-18	220	180	8-18	235	190	8-22
125	5	140	444	682	240	200	8-18	250	210	8-18	250	210	8-18	270	220	8-26
150	6	140	553	736	265	225	8-18	285	240	8-22	285	240	8-22	300	250	8-26
200	8	152	678	800	320	280	8-18	340	295	8-22	340	295	12-22	360	310	12-26
250	10	165	742	895	375	335	12-18	395	350	12-22	405	355	12-26	425	370	12-30
300	12	178	803	956	440	395	12-22	445	400	12-22	460	410	12-26	485	430	16-30
350	14	190	866	1029	490	445	12-22	505	460	16-22	520	470	16-26	555	490	16-33
400	16	216	940	1103	540	495	16-22	565	515	16-26	580	525	16-30	620	550	16-36
450	18	222	995	1186	595	550	16-22	615	565	20-26	640	585	20-30	670	600	20-36
500	20	229	1058	1280	645	600	20-22	670	620	20-26	715	650	20-33	730	660	20-36
600	24	267	1163	1505	755	705	20-26	780	725	20-30	840	770	20-36	845	770	20-39
700	28	292	1283	1744	860	810	24-26	895	840	24-30	910	840	24-36	960	875	24-42
800	32	318	1398	1940	975	920	24-30	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	36	330	1498	2155	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	40	410	1608	2280	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	48	470	1876	2340	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
